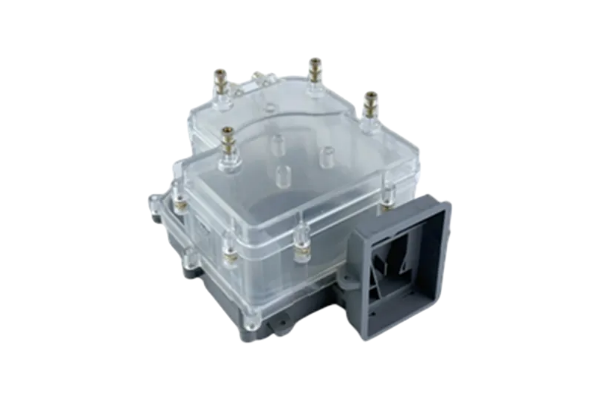

A Highwing Mold concluiu um projeto de molde personalizado para a carcaça de um módulo de eletrólise usado em ventiladores e concentradores de oxigênio médicos. A solução integra três moldes de injeção independentes com tecnologia de moldagem por inserção, visando fabricantes que necessitam de componentes com zero defeitos para dispositivos respiratórios. Este molde para peças plásticas de ventiladores médicos resolve problemas recorrentes na cadeia de suprimentos: geometria inconsistente das peças, contaminação do material e prazos de entrega que atrasam a montagem do dispositivo. Ao adotar o design padrão HASCO e aço S136H em todas as cavidades, a ferramenta atinge mais de 1.000.000 de injeções com um acabamento de superfície polido, mantendo o tempo de ciclo em 30 segundos em uma prensa de 120 toneladas.
Dados de configuração e processo do molde
A carcaça do módulo de eletrólise requer três moldes separados devido às restrições de montagem de múltiplos materiais. Cada molde funciona como um molde de injeção dedicado para carcaça médica, produzindo uma única cavidade por ciclo com um sistema de injeção de canal frio. A tabela abaixo resume os parâmetros de produção validados registrados durante a inspeção da primeira peça.
| Parâmetro | Especificação |
|---|---|
| Padrão de molde | HASCO |
| Aço para moldes | S136H |
| Quantidade de cavidades | Solteiro |
| Tipo de corredor | Corredor Frio |
| Material do produto | PP (Grau Médico) |
| Superfície do molde | Polido (SPI A-2) |
| Tempo de ciclo | 30 segundos |
| Tonelagem | 120 toneladas |
| Vida de Molde | Mais de 1.000.000 de fotos |
| Tempo de espera | 4 semanas |
A moldagem por inserção integra os contatos metálicos diretamente na carcaça de PP durante a fase de injeção, eliminando etapas de montagem secundárias. Essa abordagem reduz a tolerância acumulada para até ±0,05 mm em superfícies de vedação críticas — um requisito frequentemente solicitado por fabricantes de equipamentos originais (OEMs) de ventiladores que avaliam fornecedores alternativos de moldes de injeção para carcaças médicas.
Por que este molde de injeção de plástico para invólucros médicos contribui para a conformidade de dispositivos respiratórios?
Os componentes de ventiladores médicos devem suportar esterilizações repetidas e manter a estabilidade dimensional sob diferentes pressões. O molde de injeção de plástico para carcaça de ventilador médico descrito aqui utiliza aço S136H pré-endurecido, que oferece dureza Rockwell de 48-52 HRC e resistência à corrosão por desinfetantes como o vapor de peróxido de hidrogênio. Durante um teste de envelhecimento acelerado de 500 horas, a superfície polida da cavidade não apresentou corrosão por pite, preservando a transparência da peça na área da janela da carcaça, onde os operadores inspecionam a atividade de eletrólise.
Para as equipes de compras que comparam fornecedores, a consistência de um molde de injeção validado para invólucros médicos impacta diretamente a documentação para aprovação FDA 510(k) ou marcação CE. Nosso pacote de qualidade inclui análise de fluxo de moldagem, certificados de materiais conforme a norma ISO 10993-5 e relatórios dimensionais de 30 peças para cada cavidade. Esses documentos reduzem o tempo de revisão do primeiro artigo pelo fabricante do dispositivo de duas semanas para três dias, com base no feedback de três fabricantes de ventiladores que migraram de oficinas de moldes de uso geral para nossa linha de produção dedicada a moldes de injeção de plástico para equipamentos médicos.
Selecionando um fabricante de moldes de injeção para invólucros médicos: cinco pontos de verificação
Os fabricantes de equipamentos originais (OEMs) frequentemente perguntam como qualificar um fabricante de moldes de injeção para invólucros médicos sem encomendar moldes de amostra primeiro. Com base em nossa experiência na entrega de mais de 200 conjuntos de moldes médicos, recomendamos a inspeção destes cinco itens antes do início da produção das ferramentas:
Rastreabilidade da qualidade do aço – Solicite os certificados de fábrica para cada chapa do molde. Para carcaças de eletrólise, somente o aço S136H ou equivalente 1.2316 fundido por ESR impede o surgimento de trincas induzidas por cloretos.
Validação da moldagem por inserção – Solicite relatórios de projetos anteriores que demonstrem precisão de posicionamento da inserção ≤ 0,03 mm. É aqui que muitas empresas de moldagem em geral falham ao tentar produzir peças plásticas para ventiladores médicos.
Análise do equilíbrio do canal frio – Mesmo em moldes de cavidade única, a distribuição do material fundido afeta a cristalinidade do PP. Simulamos a taxa de cisalhamento e o tempo de congelamento usando o Moldflow Advisor antes de iniciar o corte do aço.
Acompanhamento do prazo de entrega – Verifique se o fabricante de moldes de injeção para invólucros médicos pode fornecer fotos semanais do progresso da produção e um gráfico de Gantt alinhado com um ciclo de entrega de 4 semanas, como fazemos para cada pedido de moldes de injeção de plástico para equipamentos médicos.
Certificados de teste de ciclo de vida – Um molde classificado para mais de 1.000.000 de injeções deve ter uma garantia assinada para essa contagem de ciclos, cobrindo a substituição da placa de desgaste e o realinhamento do pino extrator.
Minimizar o tempo de inatividade com um prazo de entrega de quatro semanas.
Quando uma linha de produção de ventiladores enfrenta uma falha de ferramental ou um aumento inesperado na demanda, o prazo de entrega se torna o fator decisivo. Este molde para peças plásticas de ventiladores médicos é enviado em até quatro semanas, pois mantemos blocos de aço S136H pré-endurecidos e componentes padrão HASCO em estoque. Não há tempo de espera para usinagem de desbaste. Para um cliente no segmento de concentradores de oxigênio, essa abordagem permitiu que seu fornecimento de carcaças voltasse a funcionar 11 dias mais rápido do que o fornecedor anterior de moldes de injeção para carcaças médicas conseguia garantir.
O design do molde de injeção para invólucro médico também permite uma manutenção rápida. Todos os canais de refrigeração são perfurados em linha reta, sem interseções, permitindo que um técnico de manutenção limpe e remonte o molde de injeção de plástico para invólucro médico em menos de 90 minutos durante uma parada programada da prensa. Esse fator de facilidade de manutenção é frequentemente negligenciado até que uma parada de produção revele que o molde de um concorrente requer desmontagem completa.
Aplicação em diversos segmentos de equipamentos médicos
Embora este projeto se concentre em módulos de eletrólise para ventiladores, a mesma estrutura de engenharia se aplica a outras aplicações de moldes de injeção de plástico para equipamentos médicos, como carcaças de bombas de infusão, estojos para dispositivos de sucção portáteis e tampas de reguladores de oxigênio. Os projetos de moldes de injeção de plástico para equipamentos médicos compartilham demandas comuns de validação: conformidade com a norma USP Classe VI para materiais, embalagens adequadas para salas limpas e rastreabilidade dimensional em nível de lote. Ao selecionar um fabricante de moldes de injeção para carcaças médicas com experiência em diversos segmentos, as marcas de dispositivos reduzem erros de tradução técnica e aceleram seus prazos de lançamento no mercado.
